سازه کابلی + (انواع سازه های کابلی در ساختمان و پل)

در دل چشم‌ اندازهای معماری مدرن و سازه‌های مهندسی پیشرفته، گاه با ساختارهایی مواجه می‌شویم که نه‌تنها از نظر فنی چشمگیرند، بلکه با زیبایی‌ شناسی خاص خود، مفهومی نو از هماهنگی میان فرم و عملکرد را به نمایش می‌گذارند. سازه کابلی از جمله این شگفتی‌های معمارانه‌ است؛ ساختارهایی که با استفاده از نیروی کشش در کابل‌ها، تعادلی شگفت‌انگیز را میان سبکی، استحکام و انعطاف‌پذیری برقرار می‌کنند.

سازه کابلی یکی از زیباترین و هوشمندانه‌ترین دستاوردهای مهندسی است. این سازه‌ها با تکیه بر قدرت کشش کابل‌ها، می‌توانند دهانه‌های بزرگ را بدون ستون بپوشانند و فضاهایی سبک، مقاوم و چشم‌نواز خلق کنند. به همین دلیل، از گذشته تا امروز در ساخت پل‌ها، سقف استادیوم‌ها، فرودگاه‌ها و حتی ساختمان‌های شاخص شهری، سازه‌های کابلی حضور پررنگی داشته‌اند. ترکیب استحکام، سبکی و فرم‌های منحصر به‌فرد باعث شده این سیستم سازه‌ای نه تنها کاربردی، بلکه از نظر زیبایی‌شناسی نیز تحسین‌برانگیز باشد.

در این مقاله با هم مرور می‌کنیم که سازه کابلی چیست و بر چه اصولی کار می‌کند، نگاهی به تاریخچه سازه‌های کابلی و نمونه‌های الهام‌بخش آن در جهان خواهیم داشت، با انواع سازه کابلی و مزایا و معایب‌شان آشنا می‌شویم و در نهایت به طراحی سازه‌های کابلی و کاربرد آن‌ها در پروژه‌های مهم می‌پردازیم. اگر کنجکاوید بدانید این سازه‌ها چگونه اجرا می‌شوند و چرا هنوز هم یکی از انتخاب‌های اصلی معماران و مهندسان به شمار می‌روند، تا پایان همراه ما باشید.

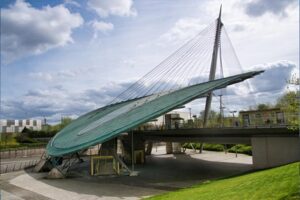

سازه کابلی چیست؟

سازه کابلی چیست؟ سازه های کابلی نوعی ساختار مهندسی به شمار می‌آیند که در آن نیروها و بارهای وارد شده به سازه، از طریق کابل‌هایی که عمدتاً تحت کشش قرار دارند، منتقل می‌شوند. خاص بودن طراحی سازه کابلی باعث  شده که آنها تحولی بزرگ در عرصه مهندسی و معماری ایجاد کنند. برای نمونه کابلی‌ها به طور عمده در پوشش‌دهی دهانه‌های بزرگ، ساخت پل‌ها و سقف‌های پیچیده مورد استفاده قرار می‌گیرند.

در واقع در سازه‌های کابلی، تمام سطح مقطع کابل درگیر تنش کششی یکنواخت می‌شود؛ موضوعی که بازدهی و کارایی این سازه‌ها را به شکل چشمگیری افزایش می‌دهد. به زبان ساده، می‌توان گفت راز موفقیت سازه‌های کابلی در همین اصل نهفته است: استفاده بهینه از توان کششی کابل‌ها برای ایجاد سازه‌هایی سبک، مقاوم و کارآمد.

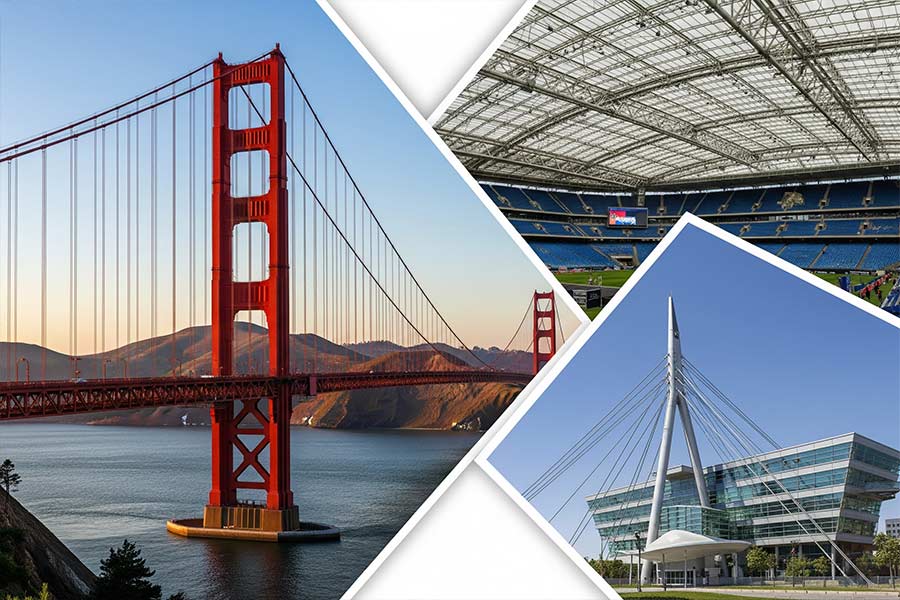

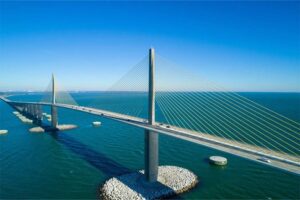

کاربردهای سازه کابلی

سازه‌های کابلی به خاطر ویژگی‌های منحصر به فردشان در تحمل بار و پایداری در شرایط مختلف، در پروژه‌های بزرگی مورد استفاده قرار می‌گیرند. کاربردهای این سازه‌ها شامل موارد زیر می‌باشند:

• پل‌های معلق: از برجسته‌ترین کاربردهای سازه کابلی معلق، ساخت پل‌های معلق می باشد به طوری که به دلیل توانایی در تحمل بارهای سنگین با تعداد پایه کم در عبور از رودخانه‌ها و دره‌های عمیق به‌ کار گرفته می‌شوند.
• سقف‌های استادیوم‌ها: در طراحی استادیوم‌های ورزشی، به ویژه آن‌هایی که نیاز به دهانه باز و بدون ستون دارند، سازه‌های کابلی انتخابی مناسب محسوب می‌شوند. این سیستم‌ها فضای داخلی بدون مانع ایجاد کرده و تماشای مسابقات را برای تماشاگران آسان‌تر می‌سازند.
• مراکز خرید و سالن‌های نمایشگاه: در طراحی مراکز تجاری بزرگ، سازه‌های کابلی به دلیل کاهش نیاز به ستون‌های داخلی و افزایش فضای آزاد، به طراحان اجازه می‌دهند تا فضاهای وسیع و منعطفی ایجاد نمایند که هم زیبا باشد و هم کارآمد.
• برج‌ها و سازه‌های بلند: به خاطر توان کششی بالای کابل‌ها، در ساخت برج‌های بلند، از سازه‌های کابلی برای افزایش پایداری و کاهش ارتعاش بهره گرفته می‌شود. برج ایفل یا برج CN از جمله نمونه موردی سازه های کابلی هستند که به نوعی از این فناوری سود برده‌اند.

در کل می‌توان گفت که سازه‌های کابلی به انعطاف پذیری و استحکام عالی که دارند در طراحی پروژه‌های عظیم و چالش‌برانگیز همچون پل‌ها، استادیوم‌ها و برج‌ها نقشی اساسی ایفا می‌کنند.

تاریخچه سازه های کابلی

ایده ساخت سازه‌های کابلی به ظاهر مدرن است، اما ریشه‌های آن به زندگی ابتدایی بشر برمی‌گردد. انسان از همان ابتدا برای عبور از رودخانه‌ها و دره‌ها به دنبال راه‌حل‌هایی ساده و کارآمد بود. استفاده از ریسمان‌ها و الیاف طبیعی برای ساخت پل‌ها، نردبان‌ها یا مکانیزم‌های بالابر، نمونه‌های اولیه‌ای از چیزی است که امروز با نام سازه کابلی می‌شناسیم. در حقیقت، نیاز به عبور ایمن و سریع از موانع طبیعی باعث شد بشر به سراغ سازه‌هایی برود که بار را تنها با نیروی کشش تحمل می‌کنند.

یکی از نخستین الهام‌های طبیعی برای این سیستم، تار عنکبوت بود. شبکه‌ای سبک، انعطاف‌پذیر و در عین حال بسیار مقاوم که بدون استفاده از مصالح سنگین می‌تواند بارهای مختلف را تحمل کند. معماران و مهندسان دوران باستان با الهام از همین نظم طبیعی، چادرها و پوشش‌های موقت برای فضاهای عمومی یا آمفی‌تئاترها طراحی می‌کردند. نمونه‌های تاریخی در روم باستان نشان می‌دهد که این سازه‌ها به دلیل سبکی و سرعت اجرا، برای جمعیت‌های بزرگ بسیار کاربردی بوده‌اند. با گذر زمان و ورود به دوران صنعتی، تحولی بزرگ در تاریخ سازه‌های کابلی چیست رخ داد: تولید کابل‌های فولادی. این اتفاق راه را برای ساخت سازه‌هایی با دهانه‌های بسیار بزرگ هموار کرد. از آن پس، بشر توانست پل‌های معلقی بسازد که نه تنها نیازهای حمل‌ونقل را برطرف کنند، بلکه به نمادهای مهندسی و معماری جهان تبدیل شوند. نمونه‌های شاخصی همچون پل بروکلین در قرن نوزدهم یا پل گلدن گیت در سان‌فرانسیسکو نشان دادند که سازه کابلی معلق می‌تواند هم از نظر فنی شگفت‌انگیز باشد و هم از نظر زیبایی‌شناسی، الهام‌بخش.

به این ترتیب، تاریخچه این سازه‌ها را می‌توان سفری از ایده‌های ابتدایی با الیاف طبیعی و چادرهای ساده دانست که در نهایت به شاهکارهایی مهندسی مانند پل آکاشی کایکیو در ژاپن یا پل میلائو در فرانسه رسیده است. مرور این مسیر نشان می‌دهد که نمونه موردی سازه‌های کابلی همواره در تقاطع خلاقیت و نیاز شکل گرفته و هر بار جهشی تازه در مهندسی سازه‌ها رقم زده است.

بررسی اصول عملکرد سازه های کابلی

بررسی جامع رفتار اتصالات و تحلیل سازه کابلی در مراحل مختلف عملکرد آن‌ها برای طراحی دقیق و اجرای موفق و ایمن این سازه‌ها، امری بسیار ضروری و حیاتی است. تحلیل مهندسی این نوع سازه‌ها بر اساس اصولی همچون کشش، تعادل نیروها و واکنش به بارهای استاتیکی و دینامیکی شکل می‌گیرد. در ادامه مراحل مختلف رفتار این سازه‌ها را شرح می دهیم. در مرحله ابتدایی که گسترش نامیده می‌شود، کابل‌ها از وضعیت آزاد و بدون کشش به وضعیت کشیده و تنیده درمی‌آیند. این مرحله با اعمال نیروهای اولیه و ابتدایی همراه است که موجب شکل‌گیری فرم کلی سازه می گردد. تنظیم دقیق و تدریجی کابل‌ها در این مرحله از اهمیت بسیاری برخوردار است، زیرا این فرآیند، مبنای عملکرد صحیح سازه در مراحل بعدی را فراهم می‌آورد. برای درک بهتر عملکرد سازه‌های کابلی کافی است ساده‌ترین مثال را در ذهن بیاوریم: یک وزنه که از کابل آویزان است. در این حالت، بار وارد شده به صورت مستقیم و کششی در امتداد کابل منتقل می‌شود. همین اصل ساده، اساس طراحی و عملکرد تمام سازه‌های کابلی چیست را تشکیل می‌دهد. وقتی بار به طور یکنواخت روی کابل‌ها توزیع شود، شکل ایده‌آل کابل به صورت زنجیرواره یا منحنی سهمی‌گون درمی‌آید؛ درست شبیه طنابی که بین دو تکیه‌گاه محکم کشیده شده باشد. این خاصیت طبیعی باعث می‌شود کابل‌ها بدون اتلاف انرژی خمشی، تنها در کشش عمل کنند و بیشترین بازدهی را به دست دهند. به همین دلیل، در طراحی انواع سازه کابلی، شناخت رفتار کابل‌ها تحت بارگذاری‌های مختلف اهمیت زیادی دارد.

پس از گذر از مرحله گسترش، نوبت به پیش‌ تنیدگی می‌رسد. در این مرحله، کابل‌ها به‌صورت مهندسی‌ شده و با بهره‌گیری از ابزارهایی همچون جک‌های هیدرولیکی، تحت کشش کنترل‌ شده قرار می‌گیرند. این فرآیند پیش‌دتنیدگی موجب می‌شود که سازه پیش از وارد شدن بارهای اصلی به تعادل نسبی برسد. تنش اولیه اعمال‌ شده در این مرحله نقش حیاتی در مقاومت سازه در برابر نیروهای لرزه‌ای و باد دارد.

پس از آن مرحله سرویس‌دهی آغاز می‌شود؛ مرحله‌ای که سازه تحت بارهای واقعی مانند بار زنده، نیروهای متناوب و تغییرات دمایی قرار می‌گیرد. رفتار واقعی سازه کابلی در ساختمان در این مرحله، عملکرد نهایی و قابلیت اعتماد آن را در طولانی‌مدت نشان می‌دهد.

انواع سازه‌ های کابلی بر اساس ساختار و عملکرد

سازه‌های کابلی بسته به شیوه قرارگیری کابل‌ها و نوع کاربری، ساختارهای متنوعی دارند. به‌طور کلی این سازه‌ها در دو حوزه اصلی یعنی پل‌ها و سقف‌های ساختمانی تقسیم‌بندی می‌شوند. در ادامه با انواع آن‌ها آشنا می‌شویم.

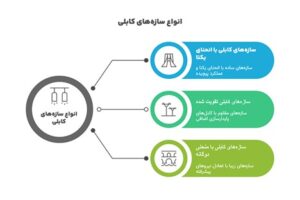

انواع سقف ها و سازه های کابلی ساختمانی

سقف‌ها و سازه‌های کابلی ساختمانی نوعی سیستم سبک و انعطاف‌پذیر هستند که بر اساس عملکرد کششی کابل‌ها عمل می‌کنند و به دلیل وزن کم و دهانه‌های بزرگ، در معماری مدرن کاربرد زیادی دارند. این سازه‌ها معمولاً به صورت سقف‌های معلق (که کابل‌ها بار را به تکیه‌گاه‌ها منتقل می‌کنند)، سقف‌های کششی (که با غشا یا پارچه‌های مقاوم پوشیده می‌شوند) و سازه‌های چادری یا غشایی (ترکیب کابل و پارچه مقاوم در برابر کشش) اجرا می‌شوند. از مزایای این سیستم‌ها می‌توان به صرفه‌جویی در مصالح، امکان پوشش دهانه‌های وسیع، زیبایی معماری و انعطاف‌پذیری فرم اشاره کرد. نمونه‌های بارز آن در استادیوم‌ها، نمایشگاه‌ها و سازه‌های موقت یا فضاهای باز دیده می‌شود.

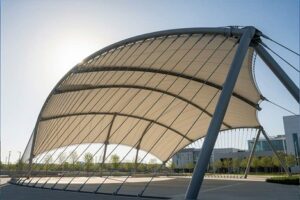

سازه کابلی تک انحنا (Single Curvature)

در این نوع، کابل‌ها مانند یک قوس یا سهمی در یک جهت کشیده و منحنی می‌شوند و بار تنها در همان راستا منتقل شده و برای پوشش دهانه‌های طویل و بارهای سبک مناسب است. نمونه‌ی آن در سقف سالن‌های باریک یا فضاهای مستطیلی دیده می‌شود. کابل‌ها در این گونه سازه‌ها میان دو نقطه نگهدارنده کشیده شده‌اند و به صورت طبیعی و با تبعیت از قوانین تعادل مکانیکی، به شکل قوس‌وار درآمده‌اند و بارهایی که از سوی محیط بر سازه وارد می‌شوند، به طور مستقیم از طریق کابل‌ها به تکیه‌ گاه‌ها منتقل می‌گردند و همین ویژگی، موجب حذف نیاز به ستون‌ها و سازه‌های جانبی در بسیاری از پروژه‌ها می‌شود. این طراحی، اغلب در پل‌های معلق یا سقف‌هایی با دهانه‌های بزرگ و باز دیده می‌شود.

• انتقال مناسب بارهای یکنواخت و متقارن.
• مناسب برای دهانه‌های متوسط و پوشش‌های ساده.
• اجرای آسان با نیاز کمتر به تجهیزات پیچیده.

این سازه بیشتر در فضاهای کوچک‌تر یا پروژه‌هایی که محدودیت بودجه دارند مورد استفاده قرار می‌گیرد.

سازه‌ با کابل مضاعف (Double Cables)

برای افزایش مقاومت سازه در برابر نیروهای متغیر، از کابل‌های مضاعف استفاده می‌شود. در این روش، کابل‌های دوم در زیر کابل‌های اصلی کشیده می‌شوند. سازه‌هایی با طراحی مضاعف، به نوعی نسخه پیشرفته و مقاوم‌ سازی‌ شده از گونه تک‌ انحنا به شمار می‌روند. در این سیستم‌ها، افزون بر کابل‌های اصلی معلق، کابل‌هایی برای پایدارسازی و مقابله با نیروهای جانبی مثل باد یا زلزله، در زیر یا اطراف کابل‌های اصلی نصب می‌شوند. به واسطه این طراحی، سازه از ایستایی بیشتری برخوردار می گردد و در برابر تغییرات ناگهانی محیطی، تاب‌آوری بالاتری از خود نشان می‌دهد. سازه‌های مضاعف، انتخابی عالی برای فضاهای بزرگ روباز و مناطقی با شرایط آب‌وهوایی متغیر هستند

• افزایش پایداری در برابر نیروهای رو به بالا مانند باد.
• دوام بیشتر در شرایط محیطی متنوع.
• کاربرد مناسب در پروژه‌هایی که امنیت و دوام اهمیت بیشتری دارد.

این نوع طراحی بیشتر در فضاهای باز و سازه‌هایی که در معرض باد شدید هستند، به‌کار گرفته می‌شود.

سازه‌ کابلی دو انحنا یا زین‌ اسبی (Double Curvature)

یکی از پیشرفته‌ترین شکل‌های سازه کابلی، نوع دو انحنایی یا زین‌اسبی است. این نوع سازه‌ها با ساختاری منحصر به فرد و ترکیب دو نوع انحنا، یکی در راستای طولی و دیگری در جهت عرضی، تعادل پیشرفته‌تری از لحاظ نیروهای وارده برقرار می‌کنند، در واقع این سازه‌ها دارای انحنا در دو جهت متقاطع هستند (یکی رو به بالا و دیگری رو به پایین) و به همین دلیل پایداری بالاتری نسبت به سازه‌های تک‌انحنا دارند. شکل زین‌اسبی باعث توزیع بار در دو جهت می‌شود. این طراحی، نه‌ تنها سبب کاهش لرزش و افزایش مقاومت می‌گردد، بلکه زیبایی خاصی به سازه می‌بخشد که در طرح‌های معماری نوگرا نیز بسیار محبوب است. استفاده از این نوع سازه به طور کلی در سقف‌های مدرن، نمایشگاه‌های بزرگ و استادیوم‌ها رایج است.

• ایجاد تعادل عالی در برابر بارهای جانبی.
• مناسب برای پوشش دهانه‌های بسیار بزرگ مانند استادیوم‌ها یا سالن‌های نمایشگاهی.
• ترکیب استحکام و زیبایی معماری.

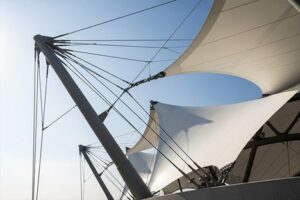

سازه های کابلی چادری

این نوع ترکیبی از کابل‌ها و غشاهای انعطاف‌پذیر است. غشا نقش پوشش اصلی را دارد و کابل‌ها پایداری و فرم آن را تضمین می‌کنند. به دلیل وزن کم و زیبایی معماری، در استادیوم‌های روباز، پارک‌ها و فضاهای موقت کاربرد فراوان دارند. در این سازه‌ها، کابل‌ها نقش نگهدارنده و انتقال‌دهنده بار را دارند و غشا (که معمولاً از موادی مانند PVC، PTFE ساخته می‌شود) سطح پوشش را تشکیل می‌دهد. بارهای وارد بر سازه از طریق غشا به کابل‌ها منتقل شده و سپس به تکیه‌گاه‌ها یا ستون‌های اطراف انتقال پیدا می‌کند. فرم اصلی این سازه‌ها معمولاً دارای انحنای دوگانه (زین‌ اسبی یا مخروطی) است تا پایداری کافی به دست آید و از جمع شدن بار در یک نقطه جلوگیری شود. مهم‌ترین ویژگی‌های سازه‌ کابلی چادری عبارت‌اند از: وزن بسیار کم، امکان پوشش دهانه‌های بزرگ بدون نیاز به ستون میانی، انعطاف‌پذیری در طراحی فرم‌های متنوع، و زیبایی معماری بالا. به همین دلیل این نوع سازه در استادیوم‌ها، نمایشگاه‌ها، سالن‌های روباز، آلاچیق‌ها و سازه‌های موقت بسیار پرکاربرد است.

• کابل‌ها همراه با پارچه یا غشای مقاوم کششی کار می‌کنند.
• بسیار سبک، انعطاف‌پذیر و زیبا از نظر معماری.
• مناسب سازه‌های چادری پارک‌ها، استادیوم‌های روباز.

انواع پل های کابلی

پل‌های کابلی بر اساس نحوه‌ی انتقال بار از عرشه به تکیه‌گاه‌ها و آرایش کابل‌ها به دسته های زیر تقسیم می‌شوند:

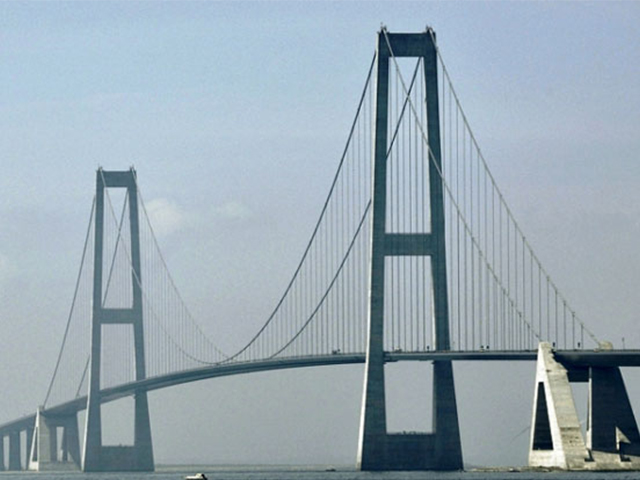

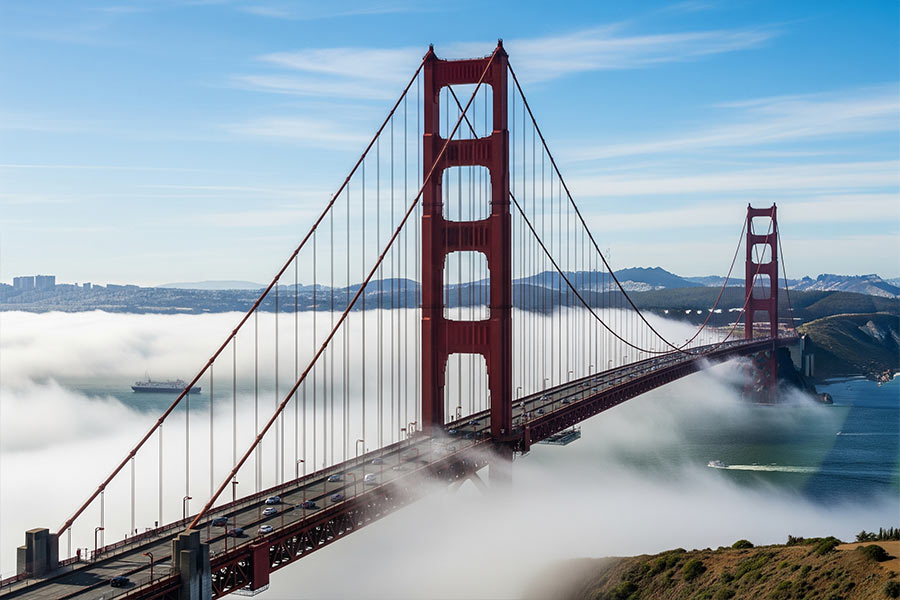

پل کابلی معلق (Suspension Bridges)

یکی از شناخته‌شده‌ترین اشکال انواع سازه کابلی، پل های کابلی معلق هستند. که در آن عرشه توسط کابل‌های اصلی آویزان شده از دو یا چند برج بلند نگه داشته می‌شود. در این سیستم، کابل‌های اصلی بین برج‌ها کشیده می‌شوند و کابل‌های آویز بار عرشه را به کابل‌های اصلی منتقل می‌کنند. سپس کابل‌های اصلی بار را به تکیه‌گاه‌های انتهایی منتقل می‌کنند که معمولاً در زمین یا پی‌های بسیار مقاوم جای گرفته‌اند.

• امکان اجرای دهانه‌های بسیار بزرگ را فراهم می‌کنند.
• طراحی آن‌ها چشم‌نواز و نمادین است (مانند پل گلدن گیت سان‌فرانسیسکو).
• حساسیت بالایی در برابر لرزش و باد دارند و نیازمند تحلیل دقیق آیرودینامیکی هستند.

این مدل پل‌ها معمولا برای پروژه‌های ملی یا شهری که نیاز به دهانه طولانی و طراحی شاخص دارند، انتخاب می‌شوند.

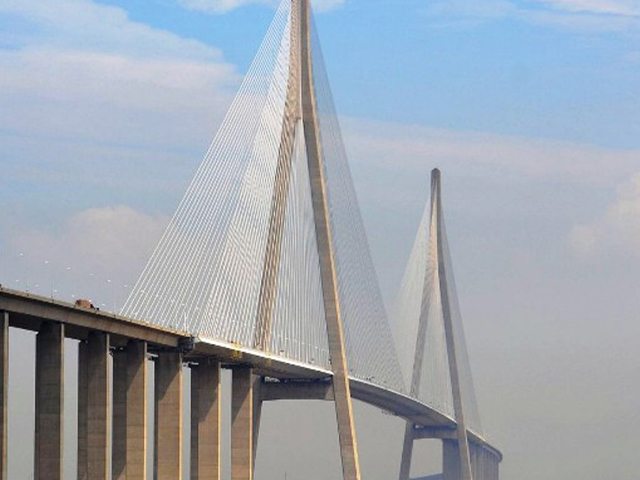

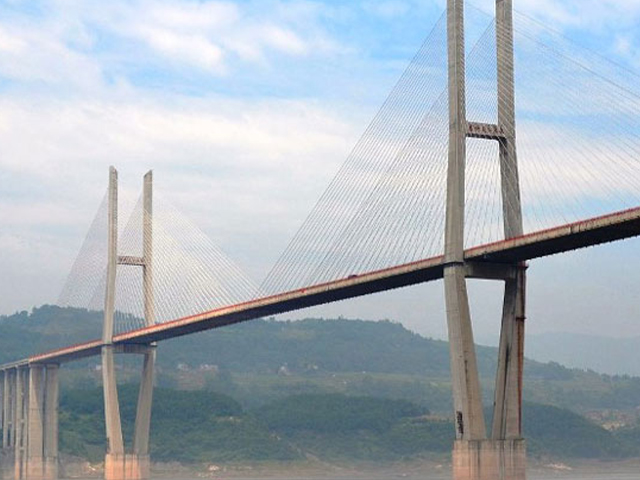

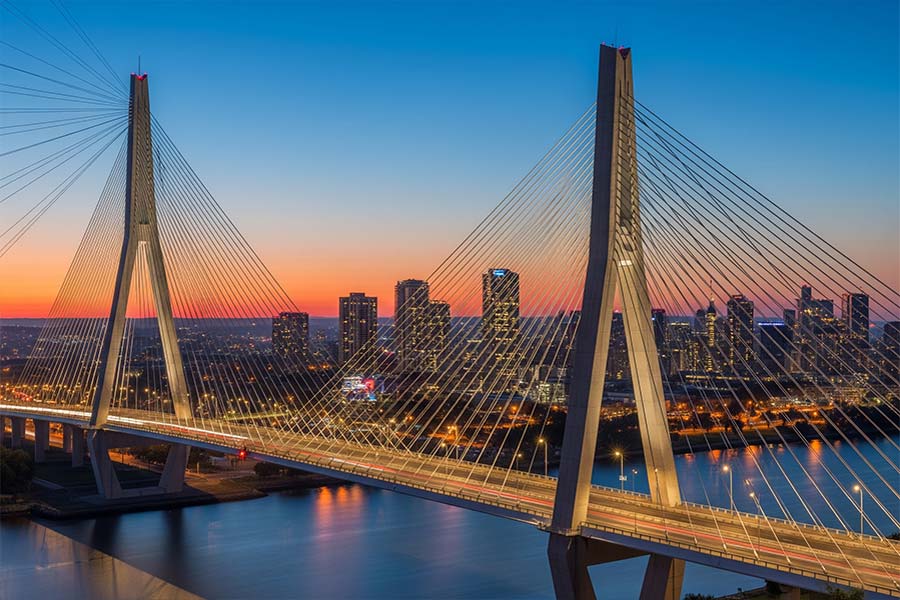

پل کابلی مهار شده (Cable-Stayed Bridges)

پل کابل نگهدار یا همان پل کابلی مهار شده از رایج‌ترین سیستم‌های مدرن در طراحی شهری هستند. در آن‌ها کابل‌ها مستقیماً از برج‌ها به عرشه متصل می‌شوند و بار سازه را منتقل می‌کنند. در این نوع پل، بر خلاف پل‌های معلق، کابل اصلی وجود ندارد؛ بلکه هر کابل از یک طرف به عرشه و از طرف دیگر به برج متصل است و بار عرشه را به طور مستقیم به برج‌ها منتقل می‌کند.

• نوع چنگی یا موازی: کابل‌ها با فاصله مساوی روی برج قرار می‌گیرند.
• نوع بادبزنی یا شعاعی: کابل‌ها مانند پرتوهایی از یک نقطه مرکزی روی برج گسترش می‌یابند.

این طراحی در مقایسه با پل‌های معلق، مقرون‌به‌صرفه‌تر است و سرعت اجرای بالاتری دارد؛ به همین دلیل در بسیاری از شهرهای دنیا کاربرد گسترده‌ای پیدا کرده است.

به دلیل همین ویژگی‌ها، این مدل به‌طور گسترده در طراحی سازه‌های ورزشی و نمایشگاهی بزرگ مورد توجه قرار گرفته است.

طراحی و اجرای سازه های کابلی

درک رفتار و عملکرد سازه کابلی در مراحل طراحی و اجرا، کلید موفقیت یک پروژه ایمن و با دوام است. هر مرحله از طراحی تا نصب باید با دقت و رعایت استانداردهای مهندسی انجام شود تا سازه، تمام بارها و نیروهای وارده را به شکل بهینه تحمل کند.

مراحل بررسی رفتار سازه‌ای در طراحی

برای اینکه سازه عملکرد خوبی داشته باشد، باید رفتار آن در سه مرحله اصلی بررسی شود:

• مرحله گسترش: در این مرحله کابل‌ها به شکل اولیه قرار می‌گیرند و تحت بارهای اولیه تنظیم می‌شوند تا به منحنی طبیعی و پایدار برسند. هدف، حصول اطمینان از اینکه کابل‌ها و عرشه سازه بدون تغییر شکل غیرقابل قبول در حالت اولیه جایگذاری شده‌اند، است.
• مرحله پیش‌تنیدگی: در این مرحله از جک‌های هیدرولیکی برای اعمال کشش کنترل‌شده به کابل‌ها استفاده می‌شود. این کار باعث می‌شود سازه در برابر بارهای دینامیکی مانند باد و زلزله مقاوم شود و توزیع نیرو در کابل‌ها بهینه گردد.
• مرحله سرویس‌دهی: در این مرحله رفتار نهایی سازه تحت بارهای عملیاتی معمول و شرایط محیطی مانند بار زنده، نیروهای دینامیکی و تغییرات دما بررسی می‌شود تا عملکرد سازه در طول عمر مفید آن تضمین شود و تغییر شکل یا تنش‌های بحرانی رخ ندهد.

این مراحل، پایه‌ای برای اجرای موفق طراحی سازه‌های کابلی محسوب می‌شوند.

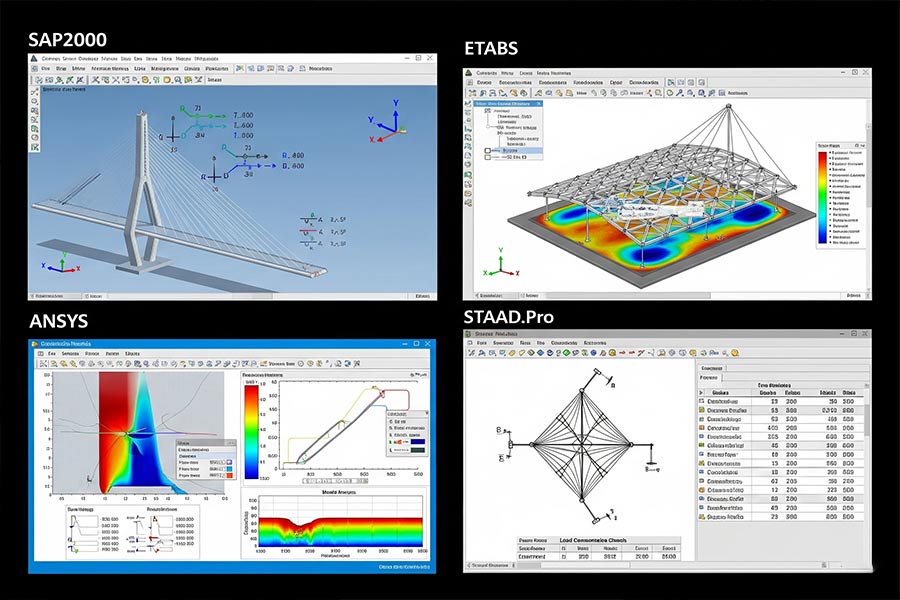

نرم‌افزارهای طراحی سازه کابلی

برای طراحی دقیق و تحلیل رفتار سازه‌ها، مهندسان از نرم‌افزارهای پیشرفته استفاده می‌کنند که امکان مدل‌سازی پیچیده و بهینه‌سازی نیروها را فراهم می‌آورند:

• SAP2000: یک نرم‌افزار جامع تحلیل و طراحی سازه است که برای پل‌ها، سازه‌های معلق و شبکه‌های کابلی کاربرد فراوان دارد. این نرم‌افزار توانایی انجام تحلیل خطی و غیرخطی، استاتیکی و دینامیکی را دارد و می‌تواند رفتار کابل‌ها و عرشه‌ها را تحت بارگذاری‌های مختلف شبیه‌سازی کند.
• ETABS: نرم‌افزاری تخصصی برای تحلیل و طراحی ساختمان‌ها و سازه‌های مرتفع است. اگرچه تمرکز اصلی آن روی قاب‌های ساختمانی و بارگذاری‌های استاندارد است، اما می‌توان از آن برای تحلیل سقف‌های کابلی سبک یا سازه‌های کابلی ترکیبی با سازه‌های معمولی نیز استفاده کرد.
• ANSYS: یک نرم‌افزار پیشرفته که برای شبیه‌سازی دقیق رفتار کابل‌ها و سازه‌های غشایی کاربرد دارد. این نرم‌افزار امکان تحلیل غیرخطی، دینامیکی و تحت اثرات محیطی مانند باد و زلزله را فراهم می‌کند و می‌تواند تنش، کرنش و تغییر شکل‌های پیچیده کابل‌ها و غشاها را با دقت بالا محاسبه کند.
• STAAD.Pro: نرم‌افزاری عمومی برای طراحی و تحلیل انواع سازه‌هاست که محیط کاربری آسانی دارد و قابلیت تحلیل سازه‌های فلزی، کابل‌ها و پل‌های متوسط را فراهم می‌کند. این نرم‌افزار برای پروژه‌های متوسط، طراحی استاندارد و سازه‌های کابلی ساده مناسب است

این ابزارها کمک می‌کنند تا هر کابل و اتصال دقیقا مطابق محاسبات عمل کند و سازه در برابر نیروها مقاوم باشد.

نکات فنی و اجرایی سازه کابلی

رعایت جزئیات اجرایی، تضمین‌کننده عملکرد طولانی و ایمن سازه است. قبل از نصب کابل‌ها باید تمام تجهیزات و شرایط محیطی بررسی شوند:

1. دقت در ساخت بستر: استفاده از دوربین‌های نقشه‌برداری برای ساخت دقیق بستر اولیه سازه پشتیبان.
2. انتخاب یراق‌آلات مناسب: استفاده از گوشواره سیم‌بکسل برای جلوگیری از تمرکز تنش، قلاب‌های بلند و مهارکش‌های با کیفیت.
3. ابزارهای کشش کابل: بهره‌گیری از کابل پولر، جکلوی جغجغه‌ای و تیفور برای اعمال کشش مورد نیاز.
4. آزمایش و کنترل کیفیت: تهیه و آزمایش نمونه‌ای از کابل‌ها و یراق‌آلات قبل از خرید انبوه به دلیل تفاوت کیفیت در بازار.
5. روکش کابل و فواصل اجرایی: استفاده از کابل‌های روکش‌دار و رعایت فواصل مناسب برای حرکت آزاد سقف و سختی افقی کافی در برابر باد.
6. پیش‌ساختگی: اتصالات کابل‌ها به طور کامل پیش‌ساخته و به محل نصب منتقل می‌شوند تا نصب سریع و دقیق باشد.
7. تنظیمات حرارتی: پیش‌بینی انبساط و انقباض حرارتی کابل‌ها و امکان تنظیم تنش برای سازه‌های بلند.

با رعایت این نکات، سازه کابلی در ساختمان علاوه بر زیبایی و سبکی، عملکردی ایمن و پایدار خواهد داشت و می‌تواند بارهای سنگین و نیروهای محیطی را به خوبی تحمل کند.

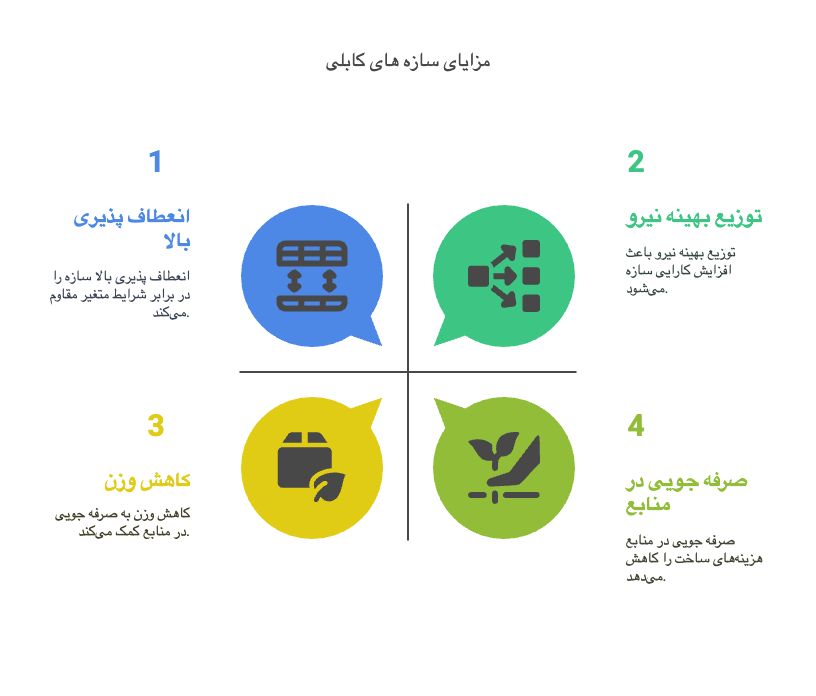

دلایل استفاده از سازه‌ کابلی

سازه‌های کابلی به‌ واسطه‌ی طراحی منحصر به فردشان به کاهش وزن سازه و صرفه‌جویی در مصرف منابع کمک شایانی می‌کنند. این کاهش وزن، علاوه بر کاهش فشار به شالوده‌ها و زیرساخت‌ها، موجب کاهش هزینه‌های اجرای پروژه و تسهیل در نصب اجزا خواهد شد. در ادامه به صورت مفصل به بررسی دلایل استفاده از سازه‌های کابلی خواهیم پرداخت.

1. کاهش وزن و صرفه‌جویی در منابع ساخت: سازه‌های کابلی به خاطر داشتن طراحی ویژه و استفاده از کابل‌هایی که عملکرد کششی دارند، به طور چشمگیری از وزن کلی سازه می‌کاهند. این سبک‌ سازی نه‌تنها سبب وارد آمدن فشار کمتری بر شالوده‌ها و زیرساخت‌های باربر می‌گردد، بلکه در فرایند اجرای پروژه نیز موجب کاهش چشمگیر در مصرف مصالح سنگین و پرهزینه خواهد شد. چنین ویژگی‌ ای در پروژه‌های بزرگ، هم از منظر اقتصادی به صرفه است و هم موجب تسهیل در جابجایی و نصب اجزای سازه می‌شود، که در نهایت منجر به تسریع روند ساخت و ساز می‌گردد.
2. توزیع بهینه‌ ی نیروهای وارد بر سازه: در سازه‌های کابلی، کابل‌ها نقش اصلی در انتقال نیروهای کششی ایفا می‌کنند؛ بدین معنا که بارهای وارد شده بر سازه به‌طور یکنواخت در طول کابل‌ها پراکنده می‌شود و دیگر نیازی به استفاده از عناصر حجیم برای تحمل نیرو نیست. این نحوه‌ی انتقال نیرو باعث می‌گردد سازه‌ها از لحاظ مکانیکی، رفتاری بهینه و اقتصادی داشته باشند. استفاده از چنین سازوکاری نه تنها هزینه‌های نهایی ساخت را کاهش می‌دهد، بلکه سبب افزایش بازدهی سیستم سازه‌ای در مواجهه با انواع نیروهای وارده نیز خواهد شد.
3. انعطاف‌ پذیری بالا در برابر شرایط متغیر محیطی: یکی از برجسته‌ترین عللی که مهندسان و طراحان به بهره‌گیری از سازه‌های کابلی روی می‌آورند، توانایی بالا این سازه‌ها در سازگاری با بارهای ناپایدار و شرایط محیطی گوناگون است. کابل‌ها به گونه‌ای طراحی شده‌اند که بتوانند تغییرات بار ناشی از باد، بارهای زنده یا نوسانات دمایی را به‌ خوبی تحمل کنند و بدون ایجاد تنش‌های اضافی در سازه، به آن اجازه دهند شکل طبیعی خود را حفظ نماید. این خاصیت انطباق‌پذیری، سازه‌های کابلی را به گزینه‌ای مطلوب برای فضاهایی که با نوسانات اقلیمی یا بارهای پیش‌بینی‌ نشده مواجه هستند، تبدیل کرده و باید گفت که همین امر پایداری بلند مدت و دوام سازه را تضمین خواهد کرد.

آرتاویل نما بهترین شرکت طراحی و اجرا سازه کابلی در ایران

اگر به دنبال اجرای حرفه‌ای سازه کابلی در ساختمان خود هستید، تیم متخصص آرتاویل نما با تجربه در طراحی و نصب سازه‌های کابلی، آماده ارائه مشاوره، طراحی و اجرای پروژه‌ای ایمن، زیبا و باکیفیت است. کافی است با ما تماس بگیرید و پروژه خود را به مرحله اجرا برسانید تا نتیجه‌ای فراتر از انتظار تجربه کنید.

• آدرس: امانیه، خیابان ولیعصر پلاک ۲۶۰۹، برج سایه
• شماره تماس: ۰۲۱۷۲۴۱۸۶۰۶ و 09127241298

معروف ترین نمونه سازه‌ های کابلی در جهان

سازه‌های کابلی نه تنها در طراحی و مهندسی اهمیت دارند، بلکه به عنوان نمادهایی از خلاقیت و نوآوری در معماری شناخته می‌شوند. این سیستم‌ها در پروژه‌های مختلفی کاربرد دارند که هر کدام با ویژگی‌های خاص خود، نشان‌دهنده قدرت و انعطاف‌پذیری این سازه‌هاست.

پل‌های کابلی معروف

یکی از مهم‌ترین کاربردهای سازه‌های کابلی معروف جهان در ساخت پل‌های دهانه بلند است. این نوع پل‌ها به دلیل توانایی پوشش فواصل بسیار طولانی، برای عبور از رودخانه‌ها، خلیج‌ها و دره‌های بزرگ ایده‌آل هستند. که از نمونه های موردی آن می‌توان به پل گلدن گیت (سان‌فرانسیسکو)، پل میلائو (فرانسه)، پل آکاشی کایکیو (ژاپن)، پل آلامیلو (اسپانیا)، پل کالاتراوا اشاره کرد.

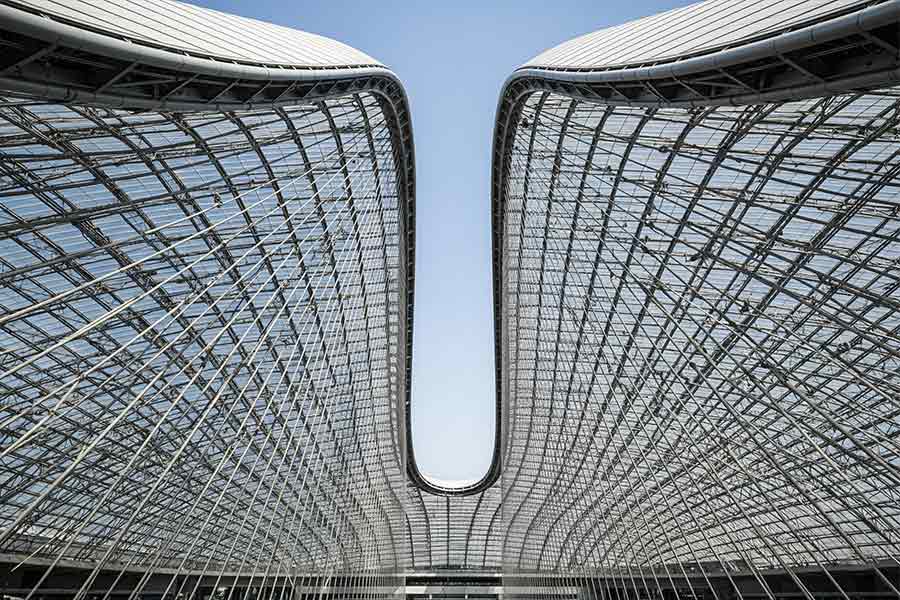

سقف‌های بزرگ و استادیوم‌ها با سازه کابلی

استفاده گسترده در طراحی سقف استادیوم‌ها، سالن‌های نمایش و نمایشگاه‌ها، جایی که ایجاد فضاهای وسیع و بدون ستون ضروری است که از معروف ترین پروژه های می‌توان به ترمینال فرودگاه بین‌المللی دنور، استادیوم المپیک مونیخ، استادیوم ملی ورشو، فرودگاه بین‌المللی جان اف کندی، ترمینال دالاس اشاره کرد.

سازه های کابلی ساختمان

در برج‌ها و ساختمان‌های بلند، سازه کابلی در ساختمان به افزایش پایداری و کاهش ارتعاش کمک می‌کند. از مهم ترین پروژه میتوان بانک فدرال ریزرو، مینیاپولیس، برج CN (تورنتو)، باغ پرندگان (تهران)، پل طبیعت (تهران)، کارخانه کاغذسازی بورگو (هلند)، پیست دوچرخه‌سواری معلق (هلند) را نام برد.

با مرور این پروژه‌ها روشن می‌شود که نمونه سازه‌های کابلی نه تنها کارکردی و فنی هستند، بلکه در طراحی شهری و معماری، جلوه‌ای خاص و ماندگار ایجاد می‌کنند. این ترکیب کارایی و زیبایی، دلیل اصلی محبوبیت و استمرار استفاده از سازه‌های کابلی در جهان است.

مزایای سازه‌های کابلی

سازه‌ های کابلی به دلایل متعددی مورد توجه مهندسان و معماران قرار گرفته‌اند. این سیستم‌ها ترکیبی از سبکی، مقاومت و انعطاف‌پذیری را ارائه می‌دهند که در پروژه‌های بزرگ و کوچک کاربردی و اقتصادی است.

• سبکی و کاهش وزن: استفاده از کابل‌ها باعث می‌شود وزن کل سازه کاهش یابد، فشار روی تکیه‌گاه‌ها کمتر شود و نیاز به مصالح سنگین و پرهزینه کاهش پیدا کند.
• مقاومت کششی بالا: کابل‌های فولادی که در این سازه‌ها به کار می‌روند، مقاومت گسیختگی بسیار بالایی دارند. این ویژگی باعث می‌شود حداکثر استفاده از مصالح به عمل آید و سازه در برابر بارهای کششی عملکردی بهینه داشته باشد.
• پوشش دهانه‌های بزرگ و فضاهای بدون ستون: سازه کابلی در ساختمان این امکان را می‌دهد که فضاهای وسیع و بدون ستون ایجاد شود. این موضوع برای سالن‌های ورزشی، نمایشگاهی و آزمایشگاه‌ها بسیار مناسب است.
• انعطاف‌پذیری و تطبیق با بار: کابل‌ها به گونه‌ای طراحی می‌شوند که بتوانند بارهای کششی مختلف را تحمل کنند و خود را با تغییرات محیطی مانند باد، بار زنده و تغییرات دما تطبیق دهند.
• توزیع یکنواخت بار: بارها به صورت کششی منتقل می‌شوند و به طور یکنواخت به تکیه‌گاه‌ها می‌رسند. این امر باعث کاهش تنش‌های غیرمجاز و افزایش دوام سازه می‌شود.
• زیبایی‌شناسی و فرم‌پذیری پیچیده: انعطاف‌پذیری بالا امکان طراحی فرم‌های منحصر به فرد، مدرن و زیبا را فراهم می‌آورد و جلوه‌ای خاص به پروژه می‌بخشد.
• مقرون به صرفه بودن و سرعت اجرا: به دلیل سبکی و کارایی بالا، هزینه‌های ساخت و زمان اجرای سازه کاهش می‌یابد، به ویژه در پروژه‌های بزرگ و دهانه‌های وسیع.
• مقاومت در برابر خوردگی و سایش: کابل‌های فولادی عمر طولانی دارند و در برابر خوردگی و سایش مقاومت بالایی از خود نشان می‌دهند.

همان‌طور که می‌بینید، ترکیب سبکی، مقاومت و انعطاف‌پذیری، مزایای سازه‌های کابلی را به گونه‌ای منحصر به فرد کرده است که هم جنبه عملیاتی و هم زیبایی‌شناسی پروژه‌ها را تحت تاثیر قرار دهد.

معایب و چالش‌های سازه‌های کابلی

با وجود تمام مزایای سازه‌های کابلی، این سیستم‌ها دارای محدودیت‌ها و چالش‌هایی نیز هستند که طراحان و مجریان باید به آن‌ها توجه کنند. شناخت این معایب، کمک می‌کند سازه‌ها با ایمنی و عملکرد بهینه اجرا شوند.

• آسیب‌پذیری در برابر نیروهای جانبی و لرزش: کابل‌ها به دلیل رفتار دو بعدی خود، تحمل خوبی در برابر نیروهای دینامیکی جانبی مانند باد و زلزله ندارند. ارتعاش و لرزش ناشی از این نیروها می‌تواند به گسیختگی کابل‌ها منجر شود، همان‌طور که در پل تاکوما مشاهده شد.
• نیاز به پیش‌تنیدگی: برای تحمل بار و حفظ پایداری، کابل‌ها باید کشش اولیه داشته باشند. بدون پیش‌تنیدگی، کابل‌ها توانایی تحمل بارها را نخواهند داشت و ممکن است عملکرد سازه مختل شود.
• هزینه‌های نگهداری بالا: کابل‌های فولادی در برابر زنگ‌زدگی و فرسایش آسیب‌پذیر هستند و نیاز به نگهداری و تعویض دوره‌ای دارند.
• نیاز به تخصص و مهارت بالا: طراحی و اجرای سازه‌ های کابلی به دلیل پیچیدگی‌های فنی، نیازمند تجربه و مهارت بالای مهندسی است.
• محدودیت در شکل و اندازه: این سازه‌ها برای دهانه‌های بزرگ مناسبند، اما ایجاد کف کاملا مسطح و پوشش نهایی محدودیت‌هایی دارد و معمولاً برای سقف‌های خاص یا فضاهای بدون ستون استفاده می‌شوند.
• آسیب‌پذیری در برابر آتش: کابل‌ها در مواجهه با حرارت بالا حساس هستند و ضد آتش کردن آن‌ها کاری دشوار است.
• خیز زیاد: خیز طبیعی کابل که برای عملکرد سازه‌ای ضروری است، ممکن است در برخی پروژه‌ها مانند سیستم‌های تهویه یا گرمایش چالش‌برانگیز باشد و نیاز به تنظیم دقیق داشته باشد.

شناخت و مدیریت این چالش‌ها و معایب سازه‌ های کابلی بخش مهمی از طراحی، ساخت و نگهداری سازه‌ها است. رعایت این نکات باعث می‌شود حتی در پروژه‌های بزرگ و پیچیده، سازه‌ای ایمن، مقاوم و پایدار داشته باشیم.

جمع بندی

سازه‌های کابلی با ترکیب سبکی، انعطاف‌پذیری و مقاومت، یکی از پرکاربردترین و جذاب‌ترین سیستم‌های مهندسی و معماری محسوب می‌شوند. از پل‌های عظیم و دهانه‌های بلند گرفته تا سقف‌های مدرن استادیوم‌ها و ساختمان‌های شاخص، این سازه‌ها نشان داده‌اند که می‌توان با کمترین مصالح و بیشترین کارایی، فضاهای زیبا و پایدار خلق کرد. هرچند معایب سازه‌های کابلی مانند حساسیت به نیروهای جانبی و نیاز به پیش‌تنیدگی وجود دارد، اما با رعایت اصول طراحی، اجرای دقیق و نگهداری مناسب، می‌توان سازه‌ای ایمن، مقاوم و طولانی‌مدت داشت. شناخت انواع سازه‌ها، مزایا، معایب و نکات فنی اجرایی، به مهندسان و طراحان کمک می‌کند تا بهترین انتخاب را متناسب با پروژه خود انجام دهند.

 سؤالات متداول

سازه کابلی چیست و چه تفاوتی با سایر سیستم‌های سازه‌ای دارد؟

سازه‌های کابلی، سیستم‌هایی هستند که انتقال بار در آن‌ها از طریق کابل‌های تحت کشش صورت می‌گیرد. در مقایسه با سازه‌های سنتی، این سیستم‌ها سبک‌تر، منعطف‌تر و مناسب برای دهانه‌های وسیع‌تر هستند.

آیا می‌توان سازه‌های کابلی را در همه پروژه‌ها به کار برد؟

خیر. این نوع سازه بیشتر در پروژه‌هایی با دهانه بزرگ یا نیاز به فرم‌های آزاد معماری استفاده می‌شود. برای پروژه‌های کوچک یا دارای محدودیت بودجه، گزینه‌های ساده‌تر ممکن است مقرون‌به‌صرفه‌تر باشند.

چه مزایایی باعث محبوبیت سازه‌های کابلی شده است؟

سبکی، مقاومت کششی بالا، امکان پوشش دهانه‌های بزرگ بدون ستون، انعطاف‌پذیری، توزیع یکنواخت بار و زیبایی‌شناسی از اصلی‌ترین مزایای این سازه‌ها هستند.

چالش‌های سازه‌ های کابلی چیست؟

حساسیت به نیروهای جانبی و لرزش، نیاز به پیش‌تنیدگی، هزینه نگهداری بالا، محدودیت در شکل و اندازه و آسیب‌پذیری در برابر آتش از مهم‌ترین چالش‌های آن است.

چه نوع پروژه‌هایی مناسب استفاده از سازه‌ کابلی هستند؟

پل‌های معلق و کابل‌نگهدار، سقف‌های استادیوم‌ها و نمایشگاه‌ها، ساختمان‌های بلند و سازه‌های خاص که نیاز به دهانه‌های وسیع، سبکی و طراحی زیبا دارند.

آیا می‌توان سازه کابلی را در ساختمان‌های مسکونی یا تجاری اجرا کرد؟

بله، با طراحی دقیق و رعایت نکات فنی، تیم متخصص آرتاویل نما می‌تواند سازه کابلی در ساختمان شما را به شکل ایمن، مقاوم و زیبا اجرا کند.
